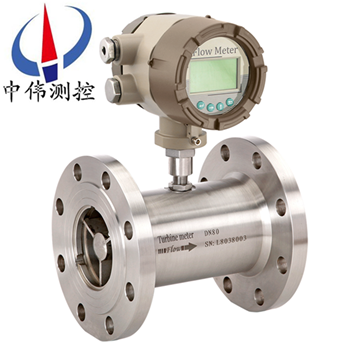

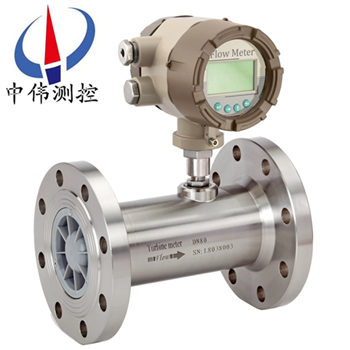

電池供電渦輪流量計

•
•

電池供電渦輪流量計是由渦輪流量傳感器與顯示儀表組成，采用xj****的超低功耗單片微機技術研制的渦街流量傳感器與顯示積算一體化的新型智能儀表，采用雙排液晶現場顯示，具有機構緊湊、讀數直觀清晰、可靠性高、不受外

一、產品概述：
ZW-LW系列電池供電渦輪流量計是吸取了國內外流量儀表xj****技術經過優化設計，具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量計，廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質，工作溫度下運動粘度小于5×10m/s的液體，對于運動粘度大于5×10m/s的液體，可對流量計進行實液標定后使用。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等，是流量計量和節能的理想儀表。
二、工作原理：
ZW-LW系列電池供電渦輪流量計的工作原理是流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由*磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量和累計量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：Q=3600×f/k;式中：
f——脈沖頻率[Hz]；
k——傳感器的儀表系數[1/m3]，由校驗單給出。若以[1/L]為單位
Q——流體的瞬時流量（工作狀態下）[m3/h]；
3600——換算系數。
每臺傳感器的儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。
三、應用場合：
ZW-LW系列電池供電渦輪流量計的傳感器為硬質合金軸承止推式，不僅保證精度，而且提高耐磨性能，具有較高的抗電磁干擾和抗震動能力，廣泛用于純凈水，自來水，汽油，柴油，化工原料等無纖維、顆粒等雜質的液體，是純凈液體流量的流量計。適用于，制藥，造紙，化工，冶金以及供水等行業。
四、主要特點：
1、傳感器為硬質合金軸承止推式，不僅保證精度，并且提高耐磨性能。
2、結構簡單、牢固以及拆裝方便。
3、測量范圍寬，下限流速低。
4、壓力損失小，重復性好，準確度高。
5、具有較高的抗電磁干擾和抗振動能力。
五、技術參數：
1、公稱口徑：管道式：DN4～DN200； 插入式：DN100～DN2000；
2、精度等級：管道式：±0.5級，±1.0級； 插入式：±1.5級、±2.5級；
3、環境溫度：-20℃～50℃；
4、介質溫度：測量液體：-20℃～120℃； 測量氣體：-20℃～80℃；
5、大氣壓力：86KPa～106KPa；
6、公稱壓力：1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa；
7、防爆等級：ExdIIBT4 ；
8、連接方式：螺紋連接、法蘭夾裝、法蘭連接、插入式等；
9、直管段要求：氣體：上游直管段應≥10DN，下游直管段應≥5DN ；
液體：上游直管段應≥20DN，下游直管段應≥5DN；
插入式：上游直管段應≥20DS，下游直管段應≥7DS(DS為管道實測內徑) ；
10、顯示方式：(1)遠傳顯示： 脈沖輸出、電流輸出(配顯示儀表)；
(2)現場顯示：8位LCD顯示累積流量，單位(m3) ；
4位LCD顯示瞬時流量，單位(m3/h)、電池電量、頻率、流速 ；
(3)溫度壓力補償型：
A、顯示標準瞬時流量及標準累計流量；
B、顯示當前壓力、溫度、電池電壓；
11、輸出功能：
(1)脈沖輸出，p-p值由供電電源確定；
(2)4～20mA兩線制電流輸出；
(3)單位體積脈沖輸出及傳感器原始脈沖輸出；
(4)帶有RS485通迅接口；
12、供電電源：
(1)DC5～24V；
(2)標準型3V鋰電池安裝于儀表內部可連續使用八年以上；
(3)溫壓補償型3V鋰電池安裝于儀表內部可連續使用四年以上；
13、傳輸距離：傳感器至顯示儀距離可達500m 。
六、儀表類型：
A、現場顯示型：
本智能流量計是采用xj****單片微機技術設計的新型流量計顯示儀表，與脈沖信號輸出的流量傳感器（如渦輪、旋渦）配套?？娠@示瞬時流量和累計總量。累計流量：八位數字，小數點后面3位有效數字。瞬時流量：六位數字，可顯示出每升的變化。顯示精度：±1個顯示單位。信號輸出：脈沖輸出：1~3000Hz外供+12~+24VDC電源 電流輸出：4~20mA外供+24VDC電源（兩線制）內置2節3V鋰電池并聯供電。當電壓低于2.7V時出現欠壓指示，隔爆型。小信號切除功能。
B、脈沖輸出型：
工作電壓：+12VDC或+24VDC兩種（客戶定貨前須***選定一種供電電源）。信號傳輸距離：小于250米。輸出信號：方波信號幅值：+12VDC供電幅值大約為10V+24VDC供電幅值大約為20V安裝：放大器和渦輪流量傳感器連接為M16×1.5螺紋，渦輪流量傳感器安裝完后，把放大器擰到渦輪流量傳感器上，用手擰到感覺放大器到底后再把鎖緊螺母帶緊。接線：脈沖輸出型放大器對外引線為三根，紅線、白線和屏蔽。紅線接正電源，白線為脈沖輸出和其它顯示儀或設備連接，屏蔽接地
C、4～20mA輸出型：
工作電壓：外供電+24VDC（兩線制）輸出信號：4~20mA或1-5V、4mA對應渦輪流量傳感器零流量，20mA對用渦輪流量傳感器zui大流量，流量范圍見渦輪流量傳感器銘牌。信號傳輸距離：小于250米。安裝：渦輪流量傳感器安裝完后，把放大器擰到渦輪流量傳感器接頭處（m16×1.5螺紋），用手擰到感覺放大器已經到底后把鎖緊螺母帶緊。接線：4~20mA輸出型放大器對外引線為紅線和白線。紅線為電源線，白線為信號線。
D、分體遠傳顯示型：
工作電壓：外電源供電220VAC信號傳輸距離：小于250米顯示儀瞬時四位：累計總量九位顯示顯示儀尺寸：橫式：160mm×80mm豎式：80mm×160mm顯示儀帶4~20mA輸出并能與計算機連接。
七、安裝要求：
1、安裝前，管道須吹掃干凈，以防殘渣鐵屑影響流量計的正常運轉。
2、安裝前，用微小氣流吹動渦輪時，渦輪能轉動靈活，并沒有無規則的噪音，計數轉動正常，無間斷卡滯現象，則流量計可安裝使用。
3、安裝時法蘭和管道法蘭中間要加密封墊圈。
4、氣體流量計前應加裝過濾器，氣質較臟的場合應加裝油過濾器，用戶訂貨前，可同時向我公司訂貨，嚴禁過濾器和流量計直接相連。
5、氣體渦輪流量計在安裝時前后均應加截至閥門。
6、法蘭盤連接處管道內經處不應該有突起相連接。
7、安裝時，嚴禁在其進出口法蘭處直接進行電焊，以免燒壞流量計內部零件。
8、應安裝在便于維修、無強電磁場干擾、無機械振動以及熱輻射影響的場所。
9、不宜用在流量頻繁中斷和有強烈脈動流或壓力脈動的場合。
10、室外安裝時，上部應有遮蓋物，以防雨水浸入和烈日曝曬影響流量計使用壽命。
11、可水平或垂直安裝，流體流動方向應與殼體上標識的方向一致，在流量計的上游應保證有不小于10Dn的直管段，表后不小于5Dn的直管段。
12、為了不影響流體正常輸送，建議按圖2安裝旁通管路，在正常使用時須***關閉旁通管道閥門。

八、布線與接地注意事項：
布線注意事項
1、盡可能采用一根完整的電纜線。
2、 應盡可能遠離電噪聲源（如大功率變壓器、電動機和強電源線），避免與動力電源線平行布線。
3、 建議在粗的電線末端采用非錫焊的夾緊式接線片。
4、為防水和機械損傷，將電纜線裝入金屬導管內，但同一根導管內不得有大功率傳輸電纜，（一根傳輸電纜輸送的zui大功率大于流量計信號電纜輸送的zui小功率的10倍時，兩者不能安裝在同一根導管內）。
5、對存在較強外磁場的區域，應使檢出裝置的軸線與外界磁場的磁通方向相垂直或用高導磁材料對流量傳感器或外界磁源進行屏蔽。
6、防爆型渦輪流量傳感器電纜線的連接，須***嚴格遵守防爆放大器的有關標準。
接地問題
1、 屏蔽線只能一端接地，在顯示儀表端接地。
2、接地應良好可靠，防爆型接地電阻需小于10Ω。
使用渦輪流量計時須***注意一下幾點：
1、要求被測介質潔凈，黏度低，腐蝕性小，不含雜質，以減少對軸承的磨損。如果被測液體氣話或者含有氣體時，要在流量計前裝消氣器。為避免流體中雜質進入變送器損壞重酬，以及為了防止渦輪被卡住，必要時加裝過濾器。
2、流量計的安裝應避免振動，避免磁場及熱輻射。
3、介質的密度和黏度的變化對流量示值有影響，必要時應做修正。
九、安裝場所：
1、安裝場所應符合環境溫度在-25～55℃范圍內，濕度＜80％RH；
2、通風良好、避免日曬、雨淋；
3、避免在配管有振動或應力的場所；
4、避免易受到強烈熱輻射、放射性影響的場所；
5、須***避免外界強電磁場對檢測信號的干擾。如不能避免時，應在流量計（傳感器）的放大器上加設屏蔽罩等措施來消除干擾；
6、在有防爆要求的場所，應采用隔爆放大器；
7、安裝位置應考慮便于安裝、操作、維修。
十、使用注意事項：
1、使用時，應保持被測液體清潔，不含纖維和顆粒等雜質。
2、傳感器在開始使用時，應先將傳感器內緩慢的充滿液體，然后再開啟出口閥門（閥門應安裝在流量計后端），嚴禁傳感器處于無液體狀態時受到高速流體的沖擊。
3、傳感器的維護周期一般為半年。檢修清洗時，請注意勿損傷測量腔內的零件，特別是葉輪。裝配時請看好導向件及葉輪的位置關系。
4、傳感器不用時，應清洗內部液體，吹干后且在傳感器兩端加上防護套，防止塵垢進入，然后置于干燥處保存。（此項非常重要）
5、配用的過濾器應定期清洗，不用時應清洗內部的液體，同傳感器一樣，加防塵套，置于干燥處保存。
6、傳感器的傳輸電纜可架空或埋地敷設（埋地時應套上鐵管。）
7、在傳感器安裝前，先與顯示儀表或示波器接好連線，通電源，用口吹或手撥葉輪，使其快速旋轉觀察有無顯示，當有顯示時再安裝傳感器。若無顯示，應檢查有關各部分，排除故障。

十一、測量范圍及工作壓力：

1、ZW-LWGQ系列氣體渦輪流量計：

2、ZW-LWGY系列液體渦輪流量計：

十二、選型編碼：

1、LWQ系列氣體渦輪流量計選型：

2、LWGY系列液體渦輪流量計選型：

十三、設計及訂貨須知：
1、您在定購渦輪流量傳感器時要注意根據流體的公稱口徑（DN）、工作壓力（Mpa）、工作溫度（℃）、流量范圍（m3/h）、流體種類和環境條件選擇合適的規格。當有防爆要求時須***選防爆型傳感器，并嚴格注意防爆等級。
2、需要江蘇中偉的顯示儀表配套時，請參閱相應的說明書，選用合適的型號，或由我公司技術人員根據您提供的資料替您設計選型。需要傳輸信號用的電纜時注明規格長度。
