皮托管流量計

•
•

皮托管流量計是一根彎成直角的雙層空心復臺管，帶有多個取壓孔，能同時測量流體總壓和靜壓力。與差壓變送器、流量顯示儀配套使用。它在石油化工、冶金、電廠、電力、輕紡等行業的生產過程中廣泛使用，對氣體、液體、

一、產品概述：

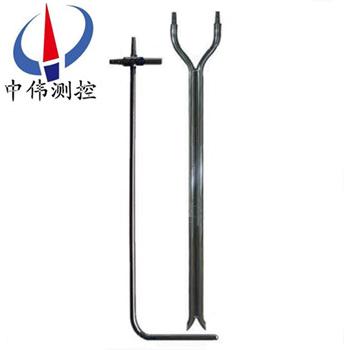

ZW-PTG系列皮托管流量計，又名“空速管”，“風速管”，英文是Pitot tube。皮托管是測量氣流總壓和靜壓以確定氣流速度，流量的一種管狀裝置。由法國H.皮托發明而得名。
在科研、生產、教學、環境保護以及隧道、礦井通風、能源管理部門，常用皮托管測量通風管道、工業管道、爐窯煙道內的氣流速度，經過換算來確定流量，也可測量管道內的水流速度。用皮托管測速和確定流量，有可靠的理論根據，使用方便、準確，是一種經典的廣泛的測量方法。此外，它還可用來測量流體的壓力。
二、工作原理：
ZW-PTG系列皮托管流量計是在皮托管******迎流方向開有一個小孔稱為總壓孔，在該處形成“駐點”，在距******一定距離處開有若干垂直于流體流向的靜壓孔．各靜壓孔所測靜壓在均壓室均壓后輸出，由于流體的總壓和靜壓之差與被測流體的流速有確定的數值關系，因此可以用皮托管測得流體流速從而計算出被測流量的大小。
三、應用場合：
ZW-PTG系列皮托管流量計是一根彎成直角的雙層空心復臺骨，帶有多個取壓孔，能同時測量流體總壓和靜壓力。與差壓變送器、流量顯示儀配套使用。它在石油化工、冶金、電廠、電力、輕紡等行業的生產過程中廣泛使用，對氣體、液體、蒸汽、水、風量等流體進行流量測量。
四、主要特點：
1、******的內部二次平均結構，提供了高精度（讀數±1%）和高重復性（±0.1%）。
2、外層沖擊管采用一整塊材料加工制作而成無焊接，與由雙體結構焊接而成的******產品相比自然有zui高強度，也便于選用耐高溫，耐腐蝕的材料。
3、蜂窩狀六邊形穩定結構，產生的是******的流束分布形狀，保證了低壓信號的穩定，產生的差壓高于******產品，提高了量程比。
4、適用于方形或矩形管道。
5、對于******產品在測量臟污介質時不可避免的堵塞問題，有在線可拔出型或提供手動和自動吹掃方案及裝置，實現不停產維護。

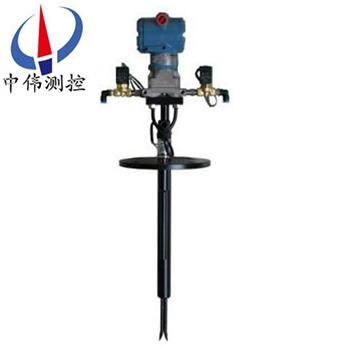

6、均速管+三閥組+溫壓補償+變送器，組成一體化結構，使用方便。
7、無流量系數飄移，長期穩定。
8、*提供直觀的共振驗算，確保長期穩定運行。
9、壓損小能耗低，節能效果顯著。
10、安裝簡便節省人工，價格低交貨迅速（1周）。
五、技術參數：
1、規格：DN50-DN5000（mm）；插入式：DN500-DN5000（mm）；
2、測量準確度：±6.0%；重復性：±0.1%；
3、范圍度：體積流量：10：1；質量流量：8：1；
4、工作壓力：皮托管無提出功能型：≤20MPa；均速管可提出型：≤10MPa；
5、流體溫度：≤450℃；
6、介質粘度：≤30CP（相當于重油）；
7、材質：皮托管、三閥組：各種牌號不銹鋼（任選）；
8、主體管、法蘭：不銹鋼或碳鋼（任選）。
六、投運和維護：
投運前的準備工作：
1、傳感器安裝正確：
完成傳感器在管道上安裝后，投運前須***認真檢查，要求焊接牢固，方向正確，嚴格不泄漏，插入深度恰當?shù)取?/span>
2、儀表調校：
傳感器配套儀表有差壓變送器和智能流量積算儀 （ 還可能有壓力變送器和溫度變送器）等。都須***經檢驗和調校后，方可投入使用。儀表的測量范圍要符合傳感器和被測介質的要求。例如被測空氣zui大流量 Qmax=5000m3/h, 經計算算出傳感器產生的差壓zui大值
△Pmax=0.6Kpa，則差壓變送器的測量范圍應調校為 0~0.6KPa, 對應輸出4~20mADC電流信號。對于通用型流量積算儀 , 應該按實時的流量范圍、差壓范圍、介質密度、溫度、壓力、流量運算要求等，事先編程組態輸入積算儀，務必使積算儀能正確運算和顯示流量。
3、儀表接線正確：
傳感器與差壓變送器、流量積算儀等組成測量系統，配套儀表的電源線，儀表之間的信號輸出與輸入線，控制與報警聯線等，在各個儀表的接線板 （ 又稱端子板） 上都有明確的標記，須***正確認別和選擇使用，投運前對儀表接線要反復檢查無誤。為了做好投運前的準備工作，除了認真閱讀《使用說明書》外, 還應該閱讀《差壓變送器使用說明書》、《智能流量積算儀使用說明書》等資料，遵從說明書的指導進行工作。
投運工作：
1、測量系統關閉：
投運準備工作已完成，被測介質充滿工藝管道流動，傳感器測量系統暫時處于關閉狀態，這時應使三閥組的平衡閥處于開啟狀態，高壓閥 P l 和低壓閥 P2處于關閉狀態。配套儀表處于供電狀態，預熱約 15 分鐘。
2、測量系統開啟：
儀表預熱后，開啟測量系統。在三閥組上打開 Pl 閥和 P2 閥，平衡閥仍處于開啟。這時，差壓變送器己充入被測介質 （ 氣體或液體 ），打開變送器上的排污閥，迅速排出臟液或氣體后關閉。然后關閉三閥組上的平衡閥，變送器即進入差壓測量狀態。輸出與差壓△ P 對應的信號電流 I △P 從信號電流值 （m A） 可算出差壓△P 值 （KP a ） 。流量積算儀也進入工作狀態 , 顯示出被測介質流量。
如果上述工作均順利，流量計工作正常，投運工作便完成，交付生產使用。
七、配套方案選擇：
1、ZW-3051/1151DP系列差壓變送器或其它型號的差壓變送器；
2、ZW-308系列壓力變送器或其它型號的壓力變送器；
3、溫度變送器或其它型號的溫度變送器；
4、ZW-XMJA系列流量積算儀或其它型號的流量積算儀；
5、以此組成的智能型均速管流量計，可帶溫壓補償，并能顯示瞬時流量、累計流量、管道內介質溫度、管道內介質壓力及差壓等值，備有通訊接口和4～20MA輸出。
八、裝置成套性：
1、均速管流量傳感器 1臺；
2、均速管流量傳感器使用說明書 1份；
3、合格證 1份；
4、配套的變送器儀表及說明書和合格證（可由用戶自行定購）。
九、使用方法：
1、要正確選擇測量點斷面，確保測點在氣流流動平穩的直管段。為此，測量斷面離來流方向的彎頭、變徑異形管等局部構件要大于4倍管道直徑。離下游方向的局部彎頭、變徑結構應大于2 倍管道直徑。
2、測量時應當將全壓孔對準氣流方向，以指向桿指示。測量點插入孔應避免漏風，可防止該斷面上氣流干擾。用皮托管只能測得管道斷面上某一點的流速，由于斷面流量分布不均勻，因此該斷面上應多測幾點，以求取平均值。
3、使用前測試一下暢通性。小靜壓孔經常檢查，勿使雜質堵塞小孔使用后及時清潔內外管，以保證長期******狀態。
4、標準皮托管檢定周期為五年。

十、選型編碼：

型號標記方法：ZW-PTG-DN□ 皮托管流量傳感器

DN□——公稱通徑（㎜）例如DN500，為公稱通徑500㎜。

十一、設計選用及訂貨須知事項：

1、被測介質名稱；

2、***大、常用、流量范圍（m3/h）；

3、工作壓力（Mpa）、工作溫度（℃） 、上限壓力（Mpa）、上下限溫度（℃）；

4、介質密度、粘度；

5、管道材質、內徑、外徑；

6、現場管道敷設情況和局部阻力件形式。

7、您需要中偉測控的顯示儀表配套時，請參閱相應的說明書，選用合適的型號或由我公司技術人員根據您提供的資料替您設計選型。

8、如有特殊要示，請與我公司銷售部聯系。
