通用電子流量計

•
•

通用電子流量計的特點是結構簡單，牢固耐用，安裝使用維修方便。不卡堵。而且對介質要求不高，油，水，砂，泥及混合液仍可******正常工作。現場數字顯示累積和瞬時流量，直觀清晰準確，并有瞬時流量和每次流量轉換裝置

一、產品概述：

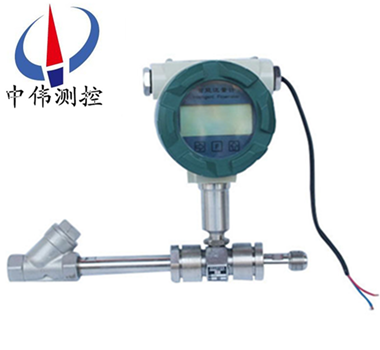

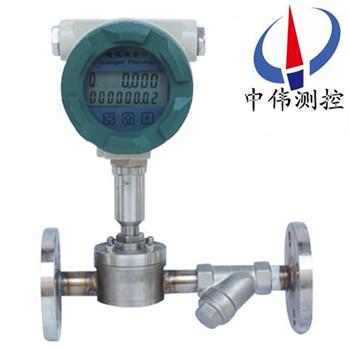

ZW-LEW系列通用電子流量計(以下簡稱流量計)是一種新型的機電一體智能速度式流量計。為國內******，它吸收了傳統速度式流量計中單流速流量計的特點，創新了結構，提高了精度。并通過微機進行系統內部誤差校正，使計量準確達到0.5級，并可現場在線標定。該流量計的特點是結構簡單，牢固耐用、安裝使用維修方便、微小流量即可計量、不卡堵。而且對介質要求不高，油、氣、砂、泥及混合液仍可******正常工作?，F(xiàn)場數字顯示累積和瞬時流量，直觀清晰準確，并有瞬時流量和每次流量轉換裝置。并均可清零。備有遠傳二次顯示的標準通訊接口。遠傳有脈沖及電流兩種輸出方式。有自備電源。無外接電源仍可使用。該流量計抗干擾能力強，在高電場、高磁場情況下工作正常。可適用于各種場所。

二、工作原理：

ZW-LEW系列通用電子流量計主要由殼體、機芯、傳感器、流量積算儀四部分組成，機芯很容易從表殼內取出，對流量計的檢修互換和周期性檢定工作帶來了極大方便，由于采用了xj****的電子技術和******匠心的設計使該產品具有較高的穩定性和抗干擾能力。該產品適用dⅡAT4場合，內部電池供電。（可連續工作二年）。

當被測介質流過流量計時，沖擊計量腔內的葉輪旋轉，在一定的流量范圍內，葉輪轉速與流量成正比，而當葉輪轉動時，葉輪由導磁的不銹鋼制成的葉片，依次接近處于殼體上的傳感器線圈，周期性地改變傳感器線圈磁電回路的磁阻使通過線圈的磁通量發生變化而產生與此同時流量成比例的脈沖電信號，此信號經過數據處理后分別顯示出累計流量值和瞬時流量值。

三、應用場合：

ZW-LEW系列通用電子流量計具有計量準確度高、體積小、流量范圍寬、抗干擾能力強、防沙、防結垢、防雜質、耐高溫、耐腐蝕、功耗低，現場指示和遠傳輸出等特點，廣泛應用于石油、化工、冶金、輕工等部門，特別適用于油田的摻水、摻稀油計量及對低粘度液體污水和成品油、食用油的計量。

四、主要特點：

1、高準確度、量程比寬；

2、耐高溫、耐腐蝕；

3、防沙、防結垢、防雜質；

4、快卸式、可互換；

5、現場指示、遠傳輸出；

6、測量介質：水、污水、成品油、食用油。

五、環境條件：

1、環境溫度：-40℃～+80℃；

2、大氣壓力：86KPa～106KPa；

3、海拔：≤2000m；

4、外磁場強度：≤400A/m。

六、電氣性能參數：

1、工作電源：

A．外電源：＋24VDC±15%，紋波＜5％，適用于4～20mA輸出、脈沖輸出、報警輸出、RS-485等；

B．內電源：1組3.6V鋰電池（ER26500），當電壓低于3.0V時，出現欠壓指示。

2、整機功耗：

A．外電源：<2W;

B．內電源：平均功耗1mW，可連續使用兩年以上。

3、脈沖輸出方式：

A． 工況脈沖信號，直接將流量傳感器檢測的工況脈沖信號經光耦隔離放大輸出，高電平≥20V，低電平≤1V；

B． 定標脈沖信號，與IC卡閥門控制器配套，高電平幅度≥2.8V，低電平幅度≤0.2V， 單位脈沖代表體積量可設定范圍：0.001m3~100m3。單選擇該值時須***注意：定標脈 沖信號頻率應≤900Hz。

C． 定標脈沖信號，經光耦隔離放大輸出，高電平≥20V，低電平≤1V。

4、RS485通信（光電隔離），可實現以下功能：

A．采用RS－485接口，可直接與上位機或二次表聯網，遠傳顯示介質的溫度、壓力和經溫度、壓力補償后的標準體積流量和標準體積總量；

B．由RS485接口與數據采集器配套，可組成網絡通信系統，一臺數據采集器可帶15臺流量計；

C．由RS485接口與數據采集器配套，可組成寬帶網絡通信系統，由INTERNET傳輸數據，一臺數據采集器可帶8臺流量計。

5、4～20mA標準電流信號（光電隔離）

與標準體積流量成正比，4mA對應0 m3/h， 20 mA對應zui大標準體積流量（該值可在一級菜單中進行設置），制式：兩線制或三線制，流量計可根據所插電流模塊自動識別，并正確輸出。

6、控制信號輸出：

A．下限報警信號（LP）：光電隔離，高低電平報警，報警電平可設定，工作電壓＋12V~+24V，負載電流50mA；

B．上限報警信號（UP）：光電隔離，高低電平報警，報警電平可設定，工作電壓＋12V~+24V，負載電流50mA；

C．關閥報警輸出（BC端，IC卡控制器用）：邏輯門電路輸出，正常輸出低電平，幅度≤0.2V；報警輸出高電平，幅度≥2.8V,負載電阻≥100kΩ；

D．電池欠壓報警輸出（BL端，IC卡控制器用）：邏輯門電路輸出，正常輸出低電平，幅度≤0.2V；報警輸出高電平，幅度≥2.8V,負載電阻≥100kΩ；

七、實時數據存儲功能：

1 流量計為了適應數據管理方面的需要，增加了實時數據存儲功能，由設定選擇以下三者之一：

A．起停記錄：Z近的1200次起停時間、總量、凈流量記錄。出廠默認項。對應通信協議由公司另外提供）；

B．日記錄：Z近920天的日期、零點時刻的溫度、壓力、標準體積流量和總量記錄。

C．定時間間隔記錄：1200條定時間間隔的日期時間、溫度、壓力、標準體積流量和總量記錄。

2 通過電腦可讀取上述存儲數據，形成數據報表、曲線圖供分析。

3.網絡通信管理軟件功能

流量計與數據采集器配套，可通過線或?qū)拵ЬW(wǎng)進行通信，對網絡中的每臺流量計的歷史數據及參數進行讀取與設置，同時通信管理軟件可實現完善的管理功能。

4、防爆標志：ExdIIBT4;ExiaIICT4

5、防護等級：IP65

6、壓力損失

流量計實際壓力損失計算公式如下：

式中：

ΔP1——流量計實際壓力損失（KPa）；

ρ ——被測介質密度（kg/m3）

ΔP ——介質為干空氣時流量計的壓力損失(KPa),

7、接線口：出線接口為M20×1.5內螺紋。

八、注意事項：

在選型過程中應把握兩條原則；即：一要保證生產安全，二要保證使用精度。為此須***落實三個選型參數，即近期和遠期的zui大、zui小及常用流量(主要用于選定儀表公稱通徑)、被測介質的設計壓力(主要用于選定儀表的公稱壓力等級)、實際工作壓力(主要用于選定儀表壓力傳感器的壓力等級)。

a. 當已知被測流量為工況體積流量時，可直接按表中的流量范圍選取適配的公稱通徑；

b. 當已知被測流量為標況條件下的體積流量時，應先將標況體積流量QN換算為工況體積流量Qv，再按技術參數表中的流量范圍選取相應的公稱通徑；

c. 當兩種口徑流量計均能覆蓋zui低和zui高體積流量時，在壓損允許下，應盡量選小口徑；

d.勿使實際z小流量Qmin低于所選公稱通徑流量計的流量下限；

e.流量范圍、公稱壓力有特殊要求時可協議訂貨。

選型計算公式如下：

式中：T、P、Pa含義同上，Q為體積流量，Qn為標準體積流量，Z/Zn數值列于表2.因計算步長較大，表內數據僅供參考，表中數據按天然氣真實相對密度Gr=0.600，氮氣和二氧化碳摩爾分?jǐn)?shù)均為0.00計算。當介質壓力低于0.1MPa，均可按Z/Zn＝1估算。

九、技術參數對照表：

十、安裝尺寸：

十一、選型編碼：

十二、設計訂貨選型須知：

1、產品：如有指定型號標準，請播打中偉銷售熱線咨詢價格，了解詳情！

2、技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。

3、產品訂貨如需參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（法蘭、插入式等）。

4、報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。

5、質量要求、質量標準、供方對質量負責的條件:按******有關質量標準。

售后服務承諾：

1、我公司所售ZW-LEW系列流量計產品在十二個月以內出現質量問題的，負責免費維修。

2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。

3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。

4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。

5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
